§ 2. Основные элементы электрических цепей.

В данном разделе курса речь не идет об изучении конкретных электротехнических устройств. В основах теории электрических цепей важно получить ответ на вопросы:
1. В каких зависимостях находятся между собой токи и напряжения на каждом участке электрической цепи? Потому, что именно эти соотношения определяют энергетику устройств.
2. Как наилучшим образом рассчитать электрическую цепь? Так как от выбора метода расчета зависит успех при анализе процессов, протекающих в электроустановках.
Поэтому мы будем иметь дело со схемами замещения. Каждое электротехническое устройство может быть описано своей математической моделью, которая должным образом, с теми или иными допущениями, отражает протекание энергетических процессов в ней. На основе данной математической модели строится схема замещения, которая состоит из конечного набора элементов.
Все элементы можно разделить на две группы:
1.     Активные элементы или источники электрической энергии.
2.     Пассивные элементы или потребители электрической энергии.
К первой группе относятся источники тока и напряжения.
Ко второй группе относятся активные и реактивные потребители.

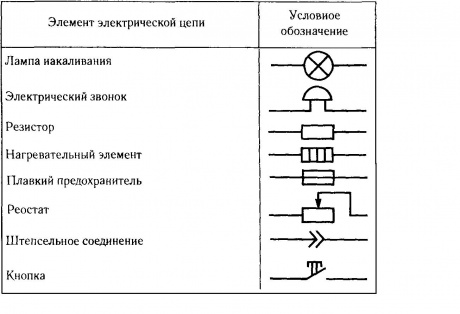

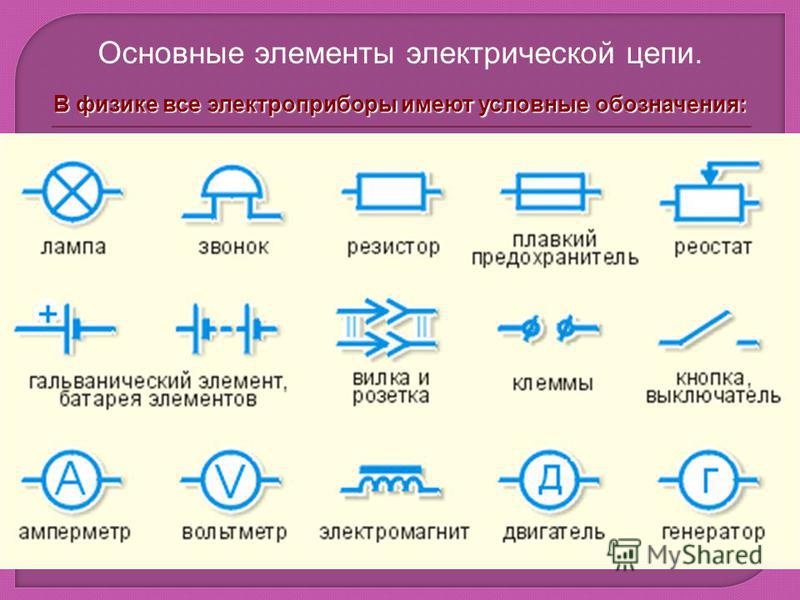

Графические изображения элементов и их основные параметры показаны в таблице.

Элемент

Графическое изображение

Параметр

Ед. измерения

Дополнительные ед. измерения

1

2

3

4

5

Источник ЭДС


ЕДС

Вольт (В)

-

Источник тока


Ток

Ампер (А)

-

Резистивный элемент (резистор)


Сопротивление

Ом (Ом)

1 кОм=103 Ом
1 мОм=106 Ом

1 гОм=109 Ом

Индуктивный элемент (катушка индуктивности)


Индуктивность

Генри (Гн)

1 мГн=10-3 Гн

1 мкГн=10-6 Гн

Емкостной элемент (конденсатор)


Емкость

Фарада (Ф)

1 мкФ=10-6 Ф
1 нФ=10-9 Ф

1 пФ=10-12 Ф

Источник ЭДС (обязателен для изучения).
Источник тока (обязателен для изучения).
Резистивный элемент (обязателен для изучения).
Индуктивный элемент (обязателен для изучения).
Емкостной элемент (обязателен для изучения).

<Далее>
